零序电流保护优点

零序电流保护优点

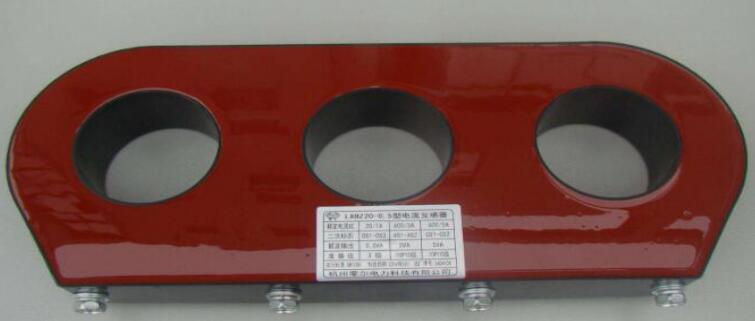

零序电流保护指利用接地时产生的零序电流使保护动作的装置,叫零序电流保护。在电缆线路上都采用专门的零序电流互感器来实现接地保护。中性点直接接地系统发生接地短路,将产生很大的零序电流,利用零序电流分量构成保护,可以作为一种主要的接地短路保护。零序过流保护不反应三相和两相短路,在正常运行和系统发生振荡时也没有零序分量产生,所以它有较好的灵敏度。
零序电流保护优点

(1)结构与工作原理简单,正确动作率高于其他复杂保护。
(2)整套保护中间环节少,特别是对于近处故障,可以实现快速动作,有利于减少发展性故障。
(3)在电网零序网络基本保持稳定的条件下,保护范围比较稳定。
(4)保护反应于零序电流的绝对值,受故障过渡电阻的影响较小。
(5)保护定值不受负荷电流的影响,也基本不受其他中性点不接地电网短路故障的影响,所以保护延时段灵敏度允许整定较高。
(1)零序电流保护比相间短路的电流保护有较高的灵敏度。
(2)零序过电流保护的动作时限较相间保护短。
(3)零序电流保护不反应系统振荡和过负荷。
(4)零序功率方向元件无死区。副方电压回路断线时,不会误动作。
(5)接线简单可靠
1、相间短路的过电流保护是按照大于负荷电流整定,继电器的起动电流一般为5-7安,而零序过电流保护按照躲过不平衡电流的原则整定,其值一般为2-3安,由于发生单相接地短路时,故障相的电流与零序电流3Io相等,因此,三段式零序过电流保护的灵敏度高。
2、相间短路的电流速断和限时电流速断保护直接受系统运行方式变化的影响很大,而三段式零序电流保护受系统运行方式变化的影响要小得多。
3、当系统中发生某些不正常运行状态时,例如系统振荡,短时过负荷等,三相是对称的,相间短路的电流保护均将受到它们的影响而可能误动作,因而需要采取必要的措施予以防止,而三段式零序电流保护则不受它们的影响。
4、在110kV及以上的高压和超高压系统中,单相接地故障约占全部故障的70-90%,而且其它的故障也往往是由单相接地发展起来的,因此,采用专门的三段式零序电流保护零序保护就具有显著的优越性。
